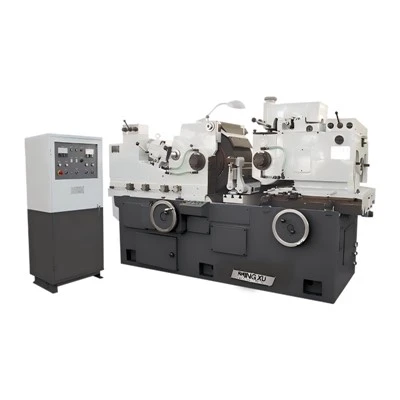

Vysoce přesná širokoúhlá-kolová bezhrotová bruska

Vysoce-přesná širokoúhlá-bezhrotá bruska s kotouči řady MX-M10200 je špičkový-obráběcí CNC stroj určený pro-objemové a vysoce{6}}přesné broušení dílů s dlouhými hřídeli. Prolamuje omezení tradiční šířky bezhrotého brusného kotouče použitím ultra-širokého brusného kotouče (obvykle šířky větší nebo rovné 300 mm) v kombinaci s vysokou-tuhou strukturou, což umožňuje vysoce účinný režim obrábění „jednoprůchodový, plný{12}}proces tváření“. Jedná se o základní zařízení ve výrobních linkách pro dlouhé hřídelové díly v průmyslových odvětvích, jako je automobilový průmysl, hydraulika a textilní průmysl.







• Ultra{0}}široké brusné kotouče, dvojnásobná účinnost

* Revoluční design:Vybavené obřími brusnými kotouči v rozsahu od 300 mm do 600 mm (nebo ještě širší), kontaktní plocha broušení je 2 až 3krát větší než u běžných modelů.

* Vysoká-rychlost broušení:Podporuje větší úhly sklonu vodicích kol, čímž se výrazně zvyšuje axiální posuv obrobku. U dlouhých hřídelí o délce 500 mm-1500 mm lze dobu obráběcího cyklu zkrátit o 50 % až 70 %, což výrazně zvýší výkon v jednosměně.

* Žádné značky nástrojů:Mimořádně{0}}široké pokrytí zabraňuje stopám po nástroji a spirálovým stopám způsobeným opakovaným vratným broušením úzkými brusnými kotouči, což má za následek vynikající konzistenci povrchu.



• Maximální tuhost, stabilní přesnost

* Hydrostatický systém vřetena:Kvůli obrovskému radiálnímu zatížení generovanému širokými brusnými kotouči se standardně dodává s hydrostatickými vřeteny nebo s ultra{0}}velkým průměrem dynamicky vyváženým vřetenem, které zajišťuje nulové vibrace a nulovou deformaci při vysokých-otáčkách.

* Minerální licí lože:Celá základna stroje je zkonstruována z polymerbetonu (minerální odlitek), který má 10krát vyšší schopnost tlumení nárazů než litina a extrémně vysokou tepelnou stabilitu, což zajišťuje přesnost bez driftu při dlouhodobém-průběžném obrábění.

* Extra-dlouhá karbidová opěrná deska:S využitím speciálně navržené prodloužené integrální karbidové opěrné desky účinně podpírá štíhlé obrobky, zabraňuje ohybové deformaci v důsledku jejich vlastní hmotnosti a snadno ovládá válcovitost v rozmezí 0,002 mm/500 mm.



• Inteligentní CNC, řízení s uzavřenou{0}}smyčkou

* Víceosé{0}}propojení:Vybaveno 4-5osým CNC systémem (X/Z/C/A/Y), umožňujícím přesné digitální ovládání posuvu brusného kotouče, rychlosti/úhlu vodícího kotouče a pohybu orovnávače.

* Kompenzace za online měření:Integruje například aplikaci měřicího přístroje MARPOSS do řízení velikosti vrtání válců motoru a metod prevence chyb a automaticky kompenzuje opotřebení brusného kotouče a tepelnou deformaci monitorováním rozměrů obrobku v reálném čase-, čímž dosahuje rozměrové tolerance ±0,001 mm.

* Adaptivní broušení:Vestavěný-software inteligentního cyklu broušení automaticky upravuje strategii posuvu (rychloposuv - hrubé broušení - jemné broušení - dokončování) na základě přídavku, čímž zabraňuje popálení a optimalizuje dobu cyklu.



• Výkonné chlazení, zelená výroba

* Celoplošný stříkací systém:Po šířce brusného kotouče je rozmístěno několik sad vysokotlakých trysek v kombinaci s chladicím čerpadlem s vysokým-průtokem{2}} (100 l/min), které zajišťuje dostatečné chlazení a mazání brusné zóny a zabraňuje popálení obrobku.

* Vysoce{0}}účinná filtrace a odstraňování třísek:Standardní konfigurace zahrnuje velký magnetický separátor + papírový pásový filtr (nebo odstředivý separátor), který rychle odstraňuje velké množství brusných nečistot, udržuje chladicí kapalinu čistou a prodlužuje životnost brusného kotouče.

* Čištění olejové mlhy:Plně uzavřený kryt s podtlakovým sběračem olejové mlhy splňuje ekologické emisní normy a zlepšuje prostředí dílny.







Průmyslový sektor	Typický obrobek	Výhody zpracování
Automobilové díly	Hnací hřídele, táhla řízení, pístnice tlumičů, zdvihátka ventilů	Vysoká účinnost pro miliony ročních objemů výroby, zajišťující přímost dlouhých hřídelí
Hydraulika & Pneumatika	Pístní tyče hydraulických válců, tyče válců, jádra plunžrových čerpadel	Zrcadlový povrch (Ra<0.2μm), no spiral marks, excellent sealing performance
Textilní stroje	Spřádací válečky, vřetena, dlouhé čepy	Řeší problém vibrací u štíhlých hřídelí, hladký a rovnoměrný povrch
Ložiskový průmysl	Dlouhé válcové válečky, válečky železničních ložisek	Dobrá konzistence šarže, extrémně vysoká geometrická přesnost
General Machinery	Různé optické hřídele, hřídele vodicích kolejnic, hřídele tiskových válečků	Přizpůsobitelné různým ocelovým a nerezovým materiálům, flexibilní procesy







Název produktu	Vysoce přesná širokoúhlá-kolová bezhrotová bruska
Model	MX-M10200
Ponořit-zdroj
Průměr broušení	10-200 mm
Max. Délka broušení	390 mm
Prostřednictvím-zdroje
Průměr broušení	10-200 mm
Specifikace brusného kotouče	P600x400x305mm
Specifikace regulačního kola	P350x400x203 mm
Rychlost brusného kotouče	1110 ot./min
Regulace rychlosti kola (bezstupňově)	10-200 ot./min
Regulační úhel natočení rámu kola
Vertikální	-2 stupně - +4 stupně
Horizontální	-2 stupně - +4 stupně
Rám brusného kotouče Min. množství posuvu	0,002 mm
Minimální množství posuvu rámu regulačního kola	0,01 mm
Množství/dělení orovnávače brusného kotouče	0,01 mm
Regulační množství/rozdělení posuvu orovnávače kol	0,01 mm
Výška od středové osy Gri. Kolo & Reg. Kolo Do práce Odpočinek	290 mm
Celkový výkon
Motor brusného kotouče	30 kW
Regulační motor kola	2,2 kW
Napájení	3N 50Hz 380V
Rozměry stroje (DxŠxV)	3600x1850x1720 mm
Hmotnost stroje	Asi 10 000 kg
Přesnost (standardní sloupce)
Kulatost	0,002 mm
Válcovitost	0,005 mm
Drsnost	Ra0,32μm



Poznámka:Specifické parametry a konfigurace mohou být přizpůsobeny na základě výkresů obrobků zákazníka a požadavků na výrobní kapacitu.





* Snížení nákladů a zlepšení efektivity:I když je počáteční investice vyšší, náklady na jeden kus jsou výrazně sníženy, což má za následek krátkou dobu návratnosti (obvykle 1-2 roky).

* Upgrade kvality:Zcela řeší problémy s kvalitou při broušení dlouhých-dříků, jako jsou konkávní útvary, spirálovité stopy a popáleniny, čímž zvyšuje kvalitu produktu.

* Přívětivé k automatizaci:Konstrukční návrh je přirozeně vhodný pro integraci s automatickými nakládacími regály, portálovými roboty nebo jinými robotickými systémy, což umožňuje snadno vytvářet bezobslužné továrny s osvětlením-.

* Rozšíření procesu:Je vhodný nejen pro běžné ocelové díly, ale při použití s ​​CBN brusnými kotouči dokáže účinně brousit i materiály s vysokou{0}}tvrdostí, jako je ložisková ocel a nástrojová ocel.



Naše široké-bezhroté brusky jsou dokonalým řešením pro přesnou výrobu dílů s dlouhými-hřídelemi. Dokonale integrují „technologii širokých kol“ s „moderní inteligencí CNC“ a poskytují výkonné nástroje produktivity pro výrobní podniky, které usilují o vysoký výkon, vysokou přesnost a vysokou stabilitu. Kontaktujte nás nyní!
